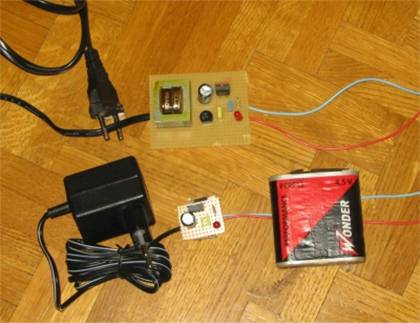

Suite aux nombreux messages et aux deux rubriques sur le forum, je vous présente 2 alimentations secteur 6 ou 9 volts.
De nombreux montages existent, plus ou moins complexes. En voici 2 qui, à mon avis, ne peuvent pas être plus simples.
Les anciens postes à transistor consomment plus que ceux d'aujourd'hui et demandent une tension stabilisée assez précise. S’ils fonctionnent en 9 volts, il n’est pas conseillé de les alimenter en 10 volts sans risque de destruction.

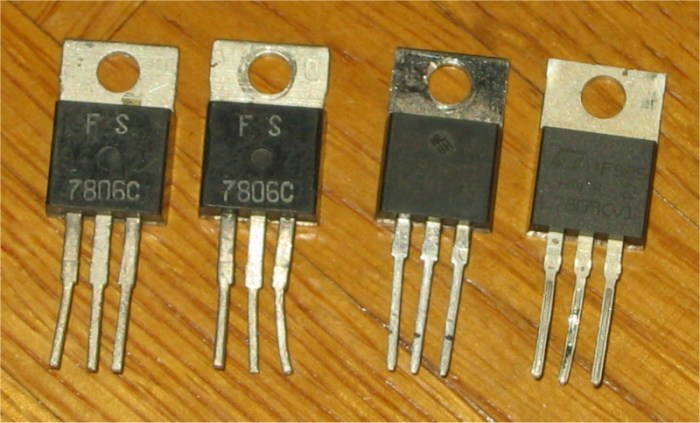

Pour une tension stable je vais vous présenter dans la famille des 7800 de petits
régulateurs, peu onéreux (1 ou 2 €) et très fiables, pour le filtrage 3
condensateurs.
Pour obtenir du 6 volts le 7806 sera parfait. Le 7809 est réservé à du 9 volts (simple non !)

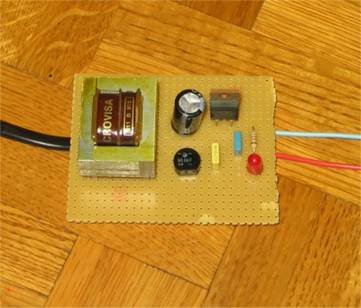

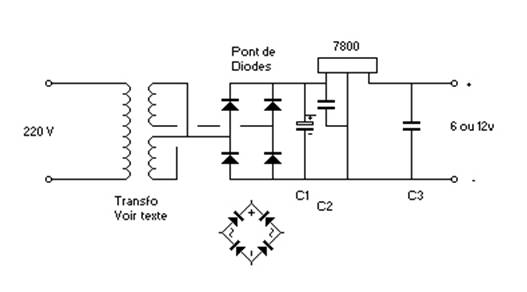

1er montage (attention présence du secteur dans le circuit)
Un transfo : primaire 220 et secondaire 9 ou 12volts
1 Pont de diodes (pont de Graetz)
1 condensateur de 1000µf 16v
2 condensateurs de 10 nf
1 régulateur 7806 ou 7809 (selon la tension désirée)
1 petite plaque de montage
La résistance de 220 ou 370 ohms et la led rouge facultatif (je me suis fait plaisir à mettre un témoin de tension)
Si le cas se présente : 2 transformateurs aux tensions du secondaire très courant 2x6v ou 2x12v

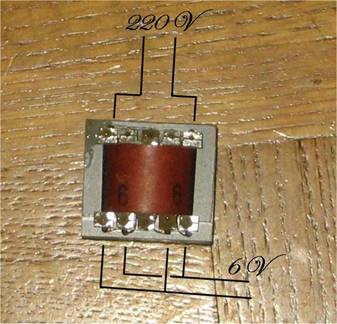

Comme les 3 photos suivantes le montrent il faudra raccorder les secondaires en parallèle ou en série
Pour une radio en 6v il faudra connecter en parallèle les sorties 6v car une fois redressés et filtrés par le condo de 1000µf on aura une tension de 8 ou 9v donc largement suffisant pour accrocher le régulateur 7806
Pour obtenir du 9v un tranfo ayant le secondaire de 2x12 v : une connexion en parallèle sera obligatoire et en série pour un transfo 2x6v , 12v redressés et filtrés nous obtiendrons du 14v donc largement suffisant pour accrocher le régulateur 7809 sans que ce dernier chauffe anormalement.
2ème montage

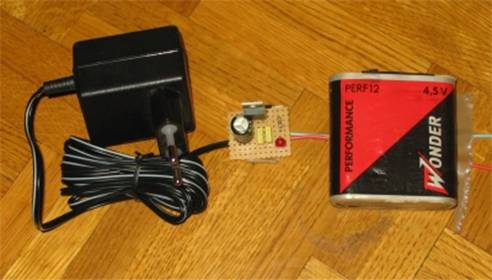

Voici le montage que je préfère car on peut insérer le petit circuit dans la radio (voir la taille par rapport à une pile de 4,5v). Le 220v est totalement absent donc pas de rayonnement dû au transfo.
Nous sommes habitués à faire les vides greniers pour trouver nos vielles radios.

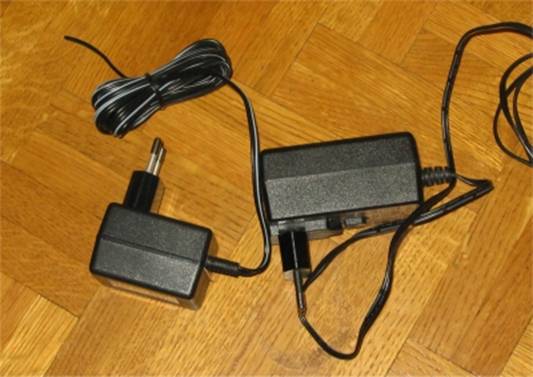

Il est très fréquent en chinant de trouver de petites alimentions ou d’anciens chargeurs qui avaient différentes fonctions.
Il est utile d’avoir sur soi un multimètre de façon à sonner ces derniers.
Pour notre utilisation, il ne nous faut que des alimentations 9 ou 12v
Les 7 volts seraient trop faibles pour accrocher la régulation de 9v ; par contre ils feraient très bien l’affaire pour les 6 volts.

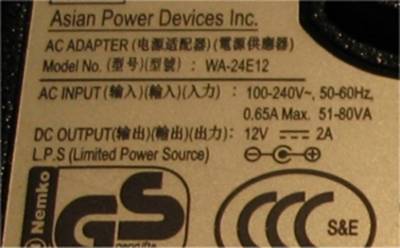

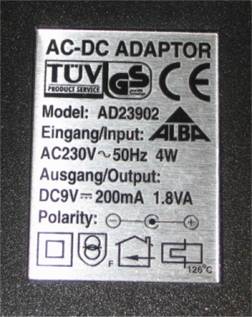

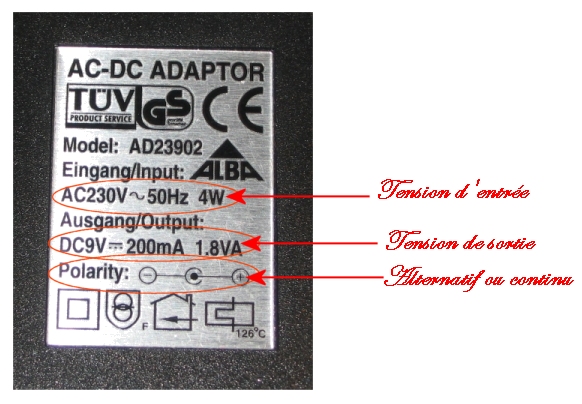

Quelques explications utiles sur les plaques :
Liste des composants
1 condensateur de 1000µf 16v
2 condensateurs de 10 nf
1 régulateur 7806 ou 7809
1 petite plaque de montage
Ces 2 montages sont testés depuis plusieurs années. Le deuxième fonctionne sur la radio de ma grand-mère de 1963 que nous utilisons en moyenne 3 heures par jour depuis 3 ou 4 ans.
Je me tiens à votre disposition pour tout renseignement complémentaire si vous le désirez.
(©) mai 2010
